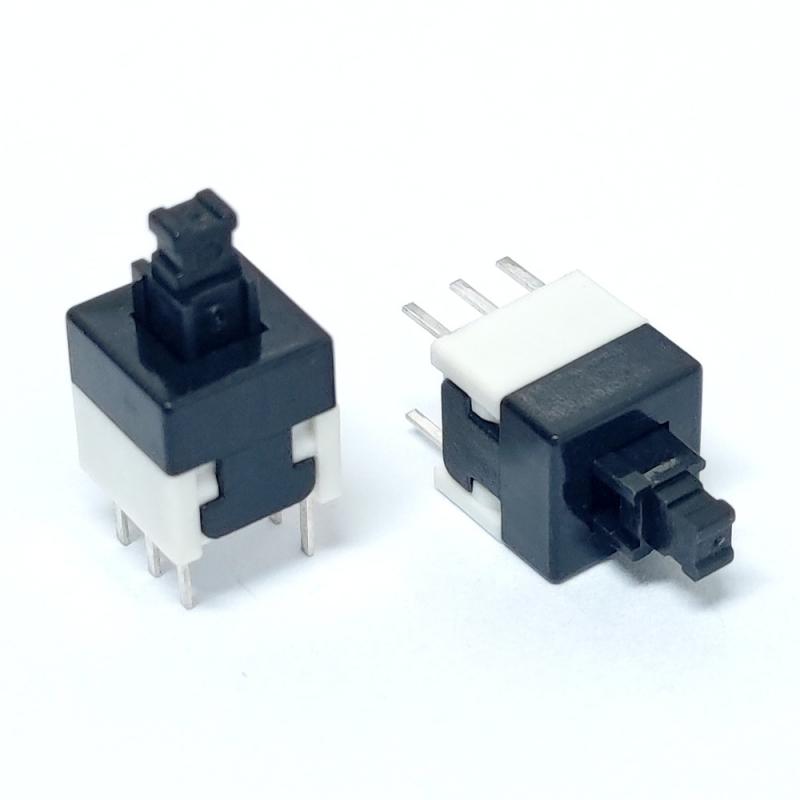

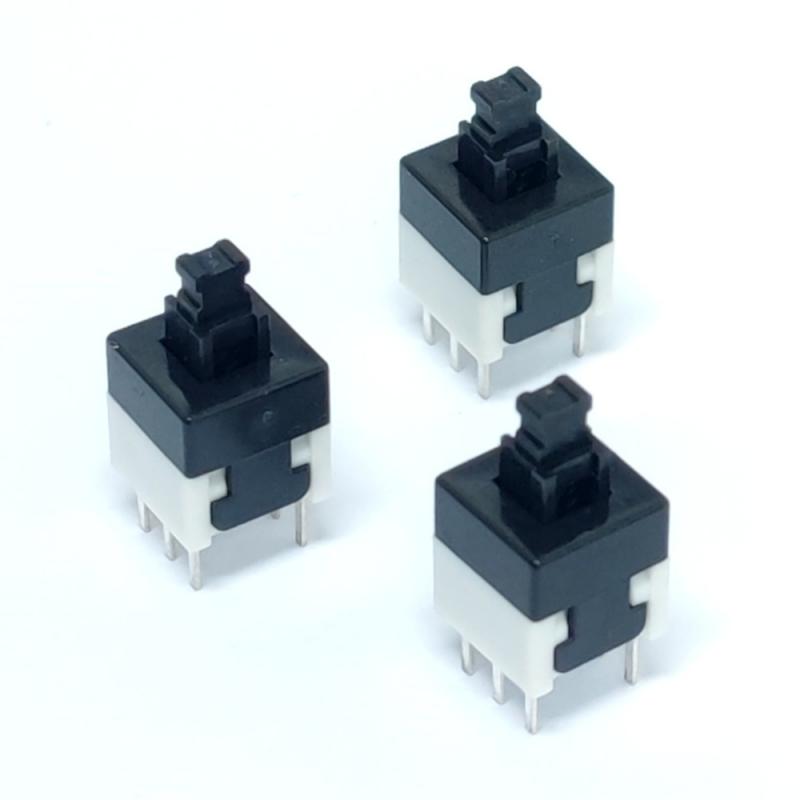

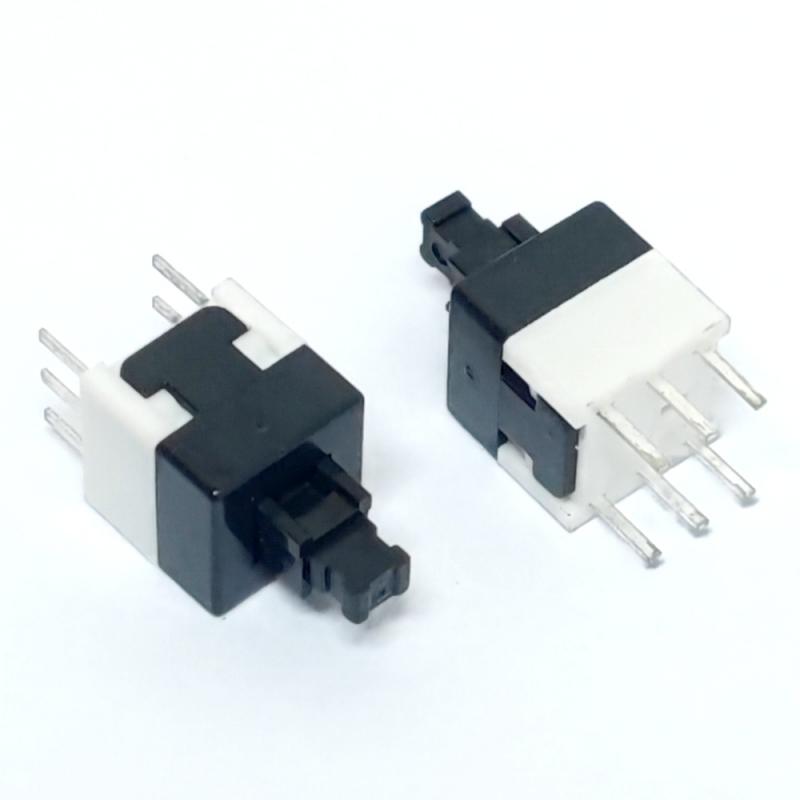

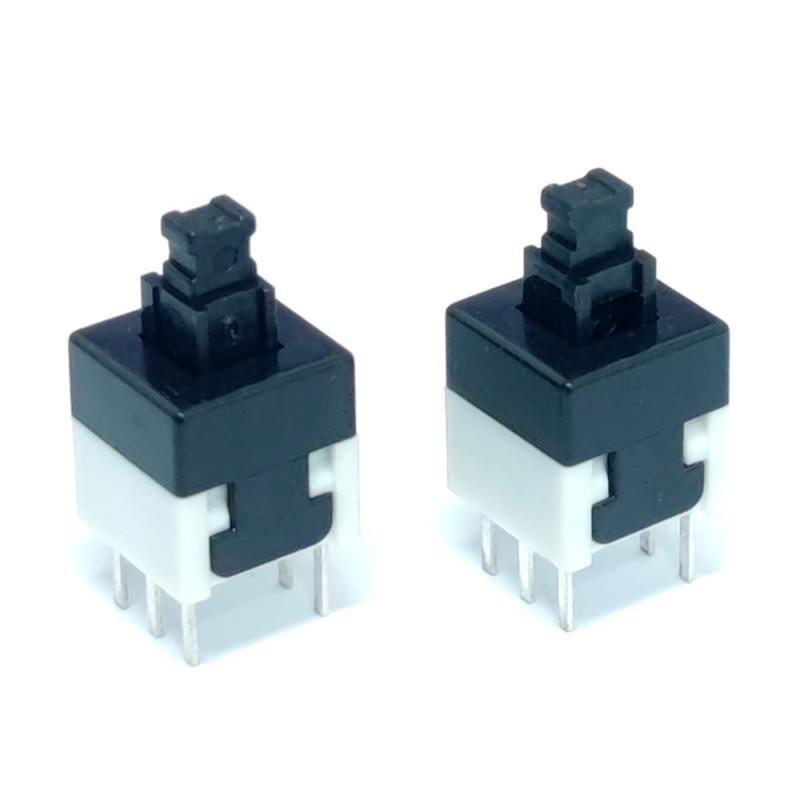

8x8mm 셀프록킹 푸시 버튼 스위치는 전원 온/오프 제어에 사용되는 소형 6핀(DPDT) 택트 스위치로, 일반적으로 전체 높이 17mm, 핀 피치 2.5mm입니다. 누르면 (켜짐) 아래로 고정되고 다시 누르면 (꺼짐) 위로 튀어나오는 기계식 래치를 특징으로 하며, 전자 제품의 PCB 실장에 이상적입니다.
상표:
Gangyuan제품 번호.:
PB23E08113-06주문 (MOQ):
100pcs지불:
100% T/T Before Production제품 기원:
Zhejiang, China (Mainland)색깔:
Black배송 포트:
Ningbo/Shenzhen리드 타임：
7-14 working days for payment너비
8.00mm x 8.00mm장착 유형
Through Hole조명
Non-llluminatedIP 등급
No IP Rating2열 푸시풀 8x8mm 택타일 푸시 버튼 스위치
사양
유형: 딥 PCB 마운트 8*8 래칭 푸시 버튼 스위치
정격: DC 30V 0.1A
접촉 저항: ≤100mΩ
절연 저항: ≥100MΩ
작동력: 180±70gf
최대 이동 거리: 2.4±0.2mm
작동 수명: 10,000회 주기

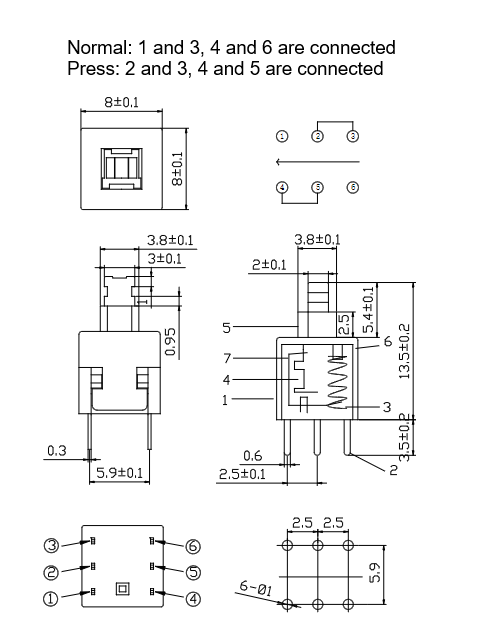

개략도
산업 및 소비자 전자 제품용 촉각식 래칭 스위치
주요 특징
자동 잠금 모드: 한 번 누르면 회로가 켜진 상태로 고정되고, 다시 누르면 회로가 꺼진 상태로 돌아갑니다.
전력 제어 및 모드 전환 애플리케이션에 이상적입니다.
잠금 해제 모드: 누르면 작동하고, 놓으면 초기화됩니다. 순간 작동, 신호 입력, 초기화 기능에 적합합니다.
6핀 DIP 디자인: 표준 DPDT(이중극 이중투) 구성으로 이중 회로 제어를 지원하며 범용 PCB 레이아웃과 호환됩니다.
촉각 피드백: 매번 작동할 때마다 선명하고 일관된 클릭감을 제공하여 안정적인 작동과 사용자 만족을 보장합니다.
설치 및 용접 가이드
장착 유형: 스루홀 PCB 마운트
용접 권장 사항: 255℃에서 자동 침지 용접 방식을 사용하십시오.
과도한 열 발생 및 내부 부품 손상을 방지하기 위해 최대 용접 시간은 5초를 초과해서는 안 됩니다.
설치 참고 사항: 핀과 PCB 구멍의 정렬이 올바른지 확인하고 설치 중 핀이 구부러지지 않도록 하십시오.
권장 PCB 패드 레이아웃: 엔지니어들이 다운로드할 수 있도록 8.5x8.5mm 6핀 스위치용 표준 패드 설계도를 제공합니다.
자주 묻는 질문
Q1: 8.5x8.5mm 스위치 중 셀프록킹형과 논록킹형의 차이점은 무엇인가요?
A: 셀프록킹 스위치는 한 번 누르면 켜진 상태를 유지하며, 끄려면 다시 한 번 눌러야 합니다.
비잠금식(순간식) 스위치는 누르고 있는 동안에만 작동하고, 놓으면 원래 위치로 돌아갑니다.
Q2: 귀사의 8.5x8.5mm 래칭 스위치는 어떤 인증을 받았습니까?
A: 당사의 모든 스위치는 RoHS, ISO9001, ISO14001, 1045001, REACH 규정 및 기타 인증을 준수합니다.
Q3: 맞춤형 8.5x8.5mm 스위치의 최소 주문 수량(MOQ)은 얼마입니까?
A: 최소 주문 수량(MOQ)은 5,000개이며, 연구 개발 프로젝트를 위한 소량 맞춤 주문도 지원합니다.
Q4: 8.5x8.5mm 스위치의 3D 모델이나 CAD 파일을 제공해 주실 수 있습니까?
A: 네, 저희는 모든 표준 제품에 대해 2D 치수 도면과 3D STEP 파일을 무료로 제공합니다.
Q5: 대량 생산에 필요한 소요 기간은 얼마나 되나요?
A: 표준 생산 기간은 샘플 확인 후 7~15일이며, 긴급 주문의 경우 신속 생산 서비스를 제공합니다.
