스위치가 고장나는 이유는 무엇일까요? 전도성 저하, 불안정한 연결 및 접점 불량 – 택타일, 마이크로 및 잠금 스위치에 대한 완벽한 FAQ

소개

택타일 스위치, 마이크로 스위치 및 셀프록킹(유지형) 스위치는 가전제품, 산업 제어 및 자동차 시스템에서 가장 널리 사용되는 제어 부품 중 하나입니다.

가장 빈번하게 보고되는 현장 고장 사례는 다음과 같습니다. 비전도성 (닫혀야 할 회로가 열려 있음) 연결 상태가 불량하거나 불안정하고 접촉 불량이 발생할 수 있습니다. .

이 글에서는 이러한 실패의 근본 원인을 체계적으로 설명하고, 실용적인 현장 진단 방법을 제공하며, 엔지니어와 구매 담당자를 위한 예방 조치 및 선정 지침을 제시합니다.

전문가들은 불량률을 줄이고 제품 신뢰성을 향상시킵니다.

1. 고장 모드별 분류

1.1 전도성 오류: 전도성 없음, 전도성 불량, 간헐적 연결

증상 A: 작동 시 접촉 불량 (정상 개방 접점이 닫히지 않음)

일반적인 원인:

접촉 산화 – 이것이 가장 흔한 원인입니다. 공기에 노출된 은 접점은 황이나 산소를 함유한 가스로 인해 점차 절연막을 형성합니다.

이 문제는 낮은 부하(낮은 전류/전압)에서 심각해지는데, 약한 신호로는 산화막을 파괴할 수 없기 때문입니다.

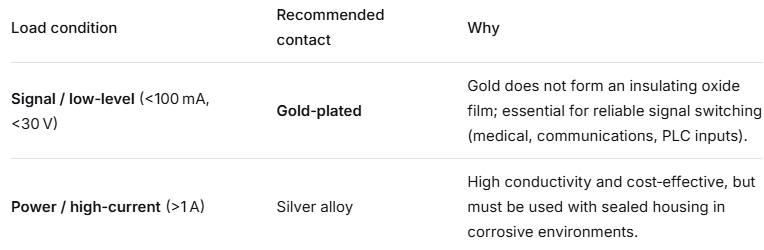

그래서 금도금 접점 신호 레벨 애플리케이션에는 필수적입니다.

플럭스 유입 웨이브 솔더링이나 수동 솔더링 과정에서 플럭스가 작은 틈을 통해 스위치 하우징에 침투하여 접점에 침착되어 절연층을 형성할 수 있습니다.

먼지 또는 이물질 먼지가 많은 환경에서는 스위치 내부로 유입되는 입자가 돔과 고정 단자 사이의 접촉을 방해합니다.

접촉 스프링/돔의 영구 변형 또는 피로 반복적인 작동으로 인해 돔에 균열이 생기거나 복원력이 약해져 제대로 닫히지 않을 수 있습니다.

증상 B: 불안정한 연결(간헐적인 신호)

일반적인 원인:

작은 접촉면 – 돔 부분이 고정 단자와 아주 작은 지점에서만 접촉하기 때문에 스위치가 진동이나 약간의 정렬 불량에 취약합니다.

진동 또는 충격 진동이 심한 환경에서는 접점이 순간적으로 분리될 수 있습니다. 이 경우 더 높은 작동력(OF)이 필요한 경우가 많습니다.

하중 불일치로 인한 아크 침식 - 유도 부하(모터, 솔레노이드) 또는 용량성 부하(전원 공급 장치, 커패시터)를 스위칭할 때, 개방 시 발생하는 아크로 인해 접촉면이 타버릴 수 있으며, 이로 인해 접촉 저항이 급격히 증가할 수 있습니다.

밀봉재 손상으로 인한 습기 침투 IP 등급을 받은 스위치라도 고무 부트가 손상되거나 설치가 부적절하면 밀봉 기능이 저하될 수 있습니다. 아크 발생 시 생성된 탄소와 습기가 섞이면 절연층이 형성됩니다.

일반적인 원인:

심각한 접촉 산화 습하거나 오염된 공기에 장시간 노출되면 두꺼운 산화막이 형성되어 일시적으로 뚫으려면 강한 힘이 필요합니다.

이물질 끼임 스위치 내부에 먼지나 끈적한 잔여물이 있으면 돔의 움직임을 방해합니다.

• 증상 A: 촉각적 클릭감이 감소하거나 없음 – 일반적으로 돔/스프링의 금속 피로를 나타냅니다. 스위치는 여전히 작동할 수 있지만 "딸깍" 소리가 나지 않는 것은 곧 고장이 날 것이라는 초기 경고입니다.
• 증상 B: 스위치를 놓았을 때 스위치가 원래 위치로 돌아오지 않음 – 기계적 걸림(입자, 점착성 플럭스) 또는 과도한 이동으로 인한 스프링의 소성 변형이 원인일 수 있습니다. 액추에이터의 형상도 확인하십시오.
• 증상 C: 스위치를 작동시키기에 이동 거리가 부족함 – 외부 액추에이터의 이동 거리가 너무 짧아 필요한 초과 이동 거리를 확보하지 못합니다. 일반적으로 액추에이터의 이동 거리는 스위치 전체 이동 거리의 70~80% 이상이어야 합니다.

• 얇은 도금 - 초기 저항 상승 접점의 도금층이 너무 얇으면 기계적 마모로 인해 모재가 빠르게 노출되어 기계적 수명이 다하기 훨씬 전에 접촉 저항이 허용 한도를 초과하게 됩니다.
• 과도한 이동 – 과도한 오버트래블 상태에서 장시간 작동하면 스프링/돔의 피로가 가속화되어 기계적 수명과 전기적 수명이 모두 단축됩니다.
• 과전류로 인한 접촉 용접 또는 물질 이송 정격 전류를 초과하면 강한 아크가 발생합니다. 접점이 용접되어 닫히거나(NO 접점이 열리지 않음) 물질이 이송될 수 있습니다(NC 접점이 닫히지 않음).

고객에게 스위치가 실제로 불량인지 아니면 문제가 다른 곳에 있는지 확인할 수 있는 간단한 단계를 제공하십시오.

접촉 저항을 측정합니다. 멀티미터를 200Ω 저항 측정 범위(또는 연속성 모드)로 설정하십시오. 스위치 단자 양단의 저항을 자유 위치와 작동 위치 모두에서 측정하십시오. 정상적인 스위치는 100mΩ 미만의 안정적인 저항값을 나타냅니다. 1Ω보다 큰 값이나 불규칙적인 값은 문제가 있음을 나타냅니다.

육안 검사 - 하우징에 균열이 있는지, 밀봉 고무가 손상되었는지, 단자가 변색되었거나 부식되었는지 확인하십시오. 흰색 가루(산화 생성물) 또는 검은색 탄소 흔적은 밀봉 불량 또는 아크 손상을 나타냅니다.

납땜 접합부를 확인하십시오 – 냉납, 납 부족 또는 단자 사이에 납 덩어리가 끼어 있는 현상은 스위치 고장으로 오인되는 경우가 많습니다.

스왑 테스트 – 문제가 있는 스위치를 동일 모델의 정상 작동하는 스위치로 교체하십시오. 만약 스위치로 인해 문제가 계속 발생한다면, 스위치가 불량입니다.

3. 예방 조치 및 선정 지침 (근본 원인 분석부터 사양 정의까지)

3.2 적절한 밀봉(IP 등급)을 선택하십시오.

• 깨끗한 실내 환경 IP40(방진) 등급이면 충분합니다.
• 먼지가 많은 산업 환경 IP60 이상의 완전 밀폐형 제품을 권장합니다.
• 실외 또는 습한 환경 습기로 인한 고장을 방지하기 위해 최소 IP67 등급의 방호력과 금도금 접점이 필요합니다.

• 권장되는 납땜 프로파일(예: 웨이브 솔더링의 경우 260 ±5 °C에서 5초 미만)을 엄격히 준수하십시오.
• 수용성 플럭스는 스위치 내부 부품을 심하게 부식시키므로 사용을 피하십시오.
• 납땜 후 하우징이 식고 다시 굳어질 때까지 최소 1분 동안 스위치에 기계적 스트레스를 가하지 마십시오.

유도 부하(릴레이, 솔레노이드, 소형 모터)에는 항상 중간 릴레이 또는 접촉기를 사용하십시오. 마이크로 스위치는 저전류 코일만 제어하도록 하면 스위치의 수명이 크게 연장됩니다.

고전류 유도 부하의 직접 스위칭이 불가피한 경우, DC 정격과 아크 억제 기능(예: 자기 소호)이 내장된 스위치를 선택하십시오.

4. 추가 FAQ (가치 높은 롱테일 키워드)

이러한 짧은 질문과 답변 쌍은 구글 추천 스니펫과 음성 검색에 매우 효과적입니다.

Q1: 택타일 스위치를 물로 씻을 수 있나요?
A: 대부분의 일반적인 택트 스위치는 세척할 수 없습니다. 세척액이 하우징 내부로 들어가 윤활유를 녹이거나 접점을 부식시킬 수 있습니다. 가벼운 세척의 경우, 면봉에 이소프로필 알코올을 묻혀 단자 부분에만 살짝 닦아내고 완전히 건조시키십시오. 완전 밀폐형(예: IP67) 스위치는 부분적으로 세척할 수 있지만, 항상 밀봉 재질과 용제의 호환성을 확인하십시오.

Q2: 스위치가 전혀 작동되지 않을 때에도 상시 닫힘(NC) 접점이 고장나는 이유는 무엇입니까?
A: NC 접점은 항상 닫혀 있습니다. 부식성 환경에서는 고정 접점에 절연막이 서서히 형성될 수 있습니다. 유일하게 확실한 해결책은 금도금 접점을 사용하는 것입니다.

Q3: 기계적 수명과 전기적 수명의 차이점은 무엇입니까?
A: 기계적 수명은 스위치가 무부하 상태에서 수행할 수 있는 작동 횟수를 말하며, 종종 수백만 회에 달합니다. 전기적 수명은 정격 부하 상태에서의 작동 횟수를 말하며, 접점의 아크 발생 및 물질 이동으로 인한 마모 때문에 항상 훨씬 짧습니다.

질문 4: 스위치가 매우 낮은 부하에서 더 자주 고장나는 이유는 무엇입니까?
A: 부하가 높을 경우, 접점 개폐 시 발생하는 작은 아크가 접점의 유기 오염 물질을 태워 없애는 "자가 세척" 효과를 냅니다. 그러나 최소 적용 부하 미만에서는 접점을 세척할 에너지가 부족하여 산화물과 오염 물질이 축적되고, 이로 인해 조기에 개방 회로 고장이 발생합니다.

Q5: 스위치를 장기간 보관했을 때 저항값이 높아지면 어떻게 해야 하나요?
A: 단자는 보관 중 산화될 수 있습니다. 스위치는 수령 후 6개월 이내에 사용하시는 것을 권장합니다. 보관 조건: 상온 및 상습, 직사광선 및 부식성 가스를 피하십시오. 개봉 후 사용하지 않은 스위치는 정전기 방지 백에 다시 밀봉하여 보관하십시오.

5. 결론 및 실천 촉구

전도성 저하, 불안정한 연결 및 접촉 불량과 관련된 대부분의 문제는 다음과 같은 원인에서 비롯됩니다. 접촉 재료, 밀봉, 납땜 공정 또는 부하 매칭 .

이러한 근본 원인을 이해하고 적절한 선택 및 취급을 적용함으로써 최종 제품의 현장 불량률을 크게 줄일 수 있습니다.

설계 또는 생산 과정에서 특정 스위치 관련 문제가 발생했거나, 용도에 맞는 택타일 스위치, 마이크로 스위치 또는 셀프록킹 스위치를 선택하는 데 도움이 필요하시면 언제든지 문의해 주세요.

기술 지원팀에 문의해 주세요. 저희는 다음과 같은 서비스를 제공합니다. 무료 샘플 그리고 애플리케이션별 선택 조언 제품의 신뢰성을 근본적으로 향상시키는 데 도움을 드립니다.
