스위치의 정격 전류 및 전압은 무엇을 의미합니까? 더 높은 부하에 사용할 수 있습니까?

가전제품이나 전자 기기를 설계하다 보면 스위치의 데이터시트에서 5A 125V AC 또는 3A 250V AC와 같은 정격을 본 적이 있을 것입니다.

하지만 이 수치들은 실제로 무엇을 의미하는 걸까요? 그리고 더 중요한 것은 – 정격 부하보다 높은 부하에서 스위치를 사용할 수 있습니까?

이 글에서는 스위치의 전기 정격에 대한 기본 사항과 정격을 초과하는 것이 왜 좋지 않은지 설명합니다.

1. 정격 전류란 무엇입니까?

정격 전류(일반적으로 암페어, A)는 다음과 같습니다. 최대 연속 전류 스위치가 지정된 조건에서 안전하게 전류를 전달하고 차단할 수 있다는 것.

• 실제 전류가 정격 전류를 초과하면 내부 접점이 과열되거나 과도한 아크가 발생하거나 심지어 서로 용접될 수도 있습니다.
• 당사 스위치의 일반적인 정격 전류는 0.5A, 1A, 3A, 5A, 10A, 16A 등입니다.

2. 정격 전압이란 무엇입니까?

정격 전압(볼트, V)은 다음과 같습니다. 최대 전압 스위치는 열린 접점 양단에 걸쳐 전압을 견딜 수 있으며, 열릴 때 안전하게 전원을 차단할 수 있습니다.

• 교류(AC) 정격과 직류(DC) 정격은 다릅니다. 250V AC 정격의 스위치라도 직류 아크는 소멸시키기가 더 어렵기 때문에 직류 정격은 훨씬 낮을 수 있습니다(예: 36V DC 또는 48V DC).
• 정격 전압 이상으로 스위치를 사용하면 아크 플래시, 접촉 용접 또는 화재가 발생할 수 있습니다.

3. 정격 부하(전류 또는 전압)보다 높은 부하에 스위치를 사용할 수 있습니까?

아니요. 전류 및 전압 정격을 동시에 초과해서는 안 됩니다.

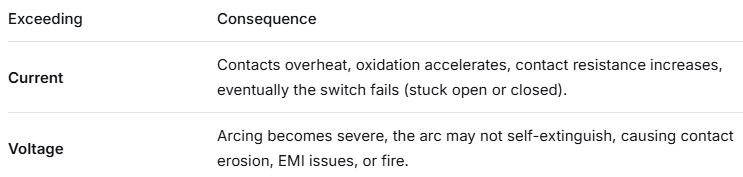

매개변수 중 하나라도 초과하면 위험합니다. 그 이유는 다음과 같습니다.

실제 사례 : 정격 전류가 3A 250V AC인 스위치는 10A 250V AC 부하에 사용할 수 없습니다. 접점이 빠르게 타버릴 수 있습니다.

또한 전류가 여전히 3A를 초과하므로 5A 125V AC에서도 사용할 수 없습니다.

4. 전압은 낮지만 전류는 높은 스위치를 사용하는 것은 어떻습니까?

여전히 허용되지 않음 .

정격 전류는 전압과 관계없이 절대적인 한계값입니다. 전압을 낮추더라도 동일한 전류가 흐르면 접촉 저항에서 발생하는 열은 동일합니다.
예: 정격 전류가 1A 250V AC인 스위치는 2A 12V DC를 처리할 수 없습니다. 접촉 저항과 발열량은 동일합니다.

5. "성능 저하" 지침이 있습니까?

을 위한 신뢰성이 중요한 애플리케이션 (의료, 자동차, 산업 제어 등) 분야에서 엔지니어들은 흔히 다음을 사용합니다. 안전 마진 - 스위치를 정격 전류 및 전압의 70~80% 이하로 작동시켜야 합니다.

예: 부하가 2A 125V AC인 경우, 최소 3A 125V AC 이상의 정격 용량을 가진 스위치를 선택하십시오.

디레이팅은 스위치의 수명을 연장하고 고장 위험을 줄입니다.

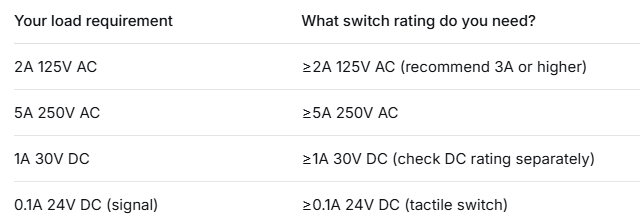

6. 요약 – 빠른 체크리스트

황금률: 정격 용량이 표시된 스위치를 항상 사용하십시오. 같거나 그 이상 전환하려는 최대 부하를 확인하십시오. 스위치가 "비슷하게 생겼다"는 이유만으로 더 많은 부하를 처리할 수 있다고 가정하지 마십시오.

적합한 스위치를 선택하는 데 도움이 필요하신가요?

우리는 직접 제조업체 택타일 스위치, 마이크로 스위치, 셀프락/노락 스위치 등이 있습니다.

전압/전류 요구 사항을 잘 모르시겠다면 부하 사양(전압, 전류, AC/DC, 부하 유형: 저항성, 유도성 또는 용량성)을 보내주시기 바랍니다.

저희 엔지니어들이 고객님의 용도에 가장 적합한 스위치를 추천해 드릴 것입니다.
